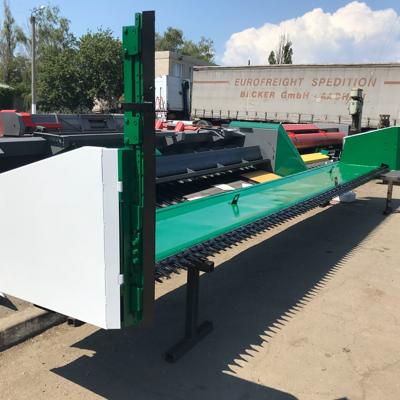

Приспособление для уборки рапса (рапсовый стол) предназначено для переоборудования зерновой жатки отечественных и импортных комбайнов для прямого комбайнирования рапса.
Навешенное на жатку приспособление позволяет снизить потери при уборке рапса до 30% в сравнении с традиционной уборкой при помощи прямоточной жатки комбайна, при этом производительность составляет 6 гектар рапса в час.
Данный рапсовый стол обеспечивает качественную работу комбайна с наименьшими потерями.
Конструкция приспособления состоит из следующих основных узлов:
- левой и правой боковины;
- пальцевого выносного режущего аппарата;
- привод режущего аппарата построен на базе планетарного механизма (типа "Shumacher"), который обладает лучшими характеристиками скорости резания и надежности по сравнению с кривошипно-шатунной группой. Это способствует увеличению производительности и надежности режущего аппарата, что в целом повышает надежность;
- выносной режущий аппарат посредством привода типа "Shumacher";
- левого активного делителя с приводом Шумахер привода режущего аппарата приспособления;
- правого активного делителя с приводом от ножа режущего аппарата приспособления;
- защитных ограждений приводов режущего аппарата и активных делителей;
- быстросоединяемых захватов для крепления приспособления к боковинам жатки.
Монтаж приспособления не требует разборки редущего аппарата зерновой жатки.
Агрегатирование: С комбайнами: «Дон-1500», «Дон Вектор», «Дон Лан», СК-5М, «Нива», «Славутич», «Енисей», «Claas Mega», «Claas Dominator», «Case», «Massey Ferguson» и др.
Технические характеристики
Название Значение
Ширина захвата 4…9,1 м
Рабочая скорость до 10 км/ч
Транспортная скорость 20 км/ч
Производительность по комбайну га/ч
Высота среза по комбайну мм
Ширина платформы 700 мм
Кол-во двойных ходов ножа 497 дв.х/мин
Масса 400…700 кг
Тип привода Механизм качающей шайбы (МКШ)
